樋門の胸壁設計計算 ver2.00

		商品概要			出力例
		価格			動作環境
		特徴			ダウンロード
		システムの適応範囲

	『柔構造樋門設計の手引き』に準拠して、樋門・樋管に設置される胸壁の設計計算を行うシステムです。

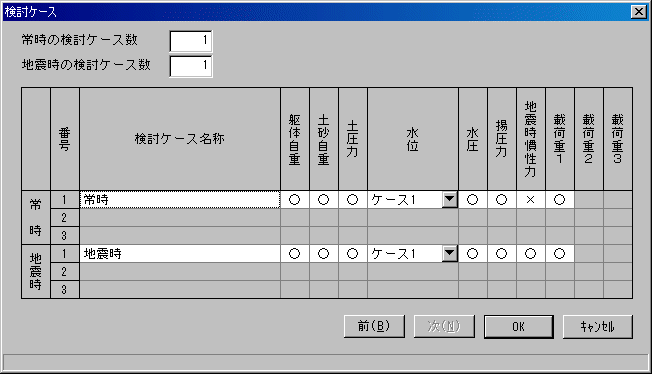

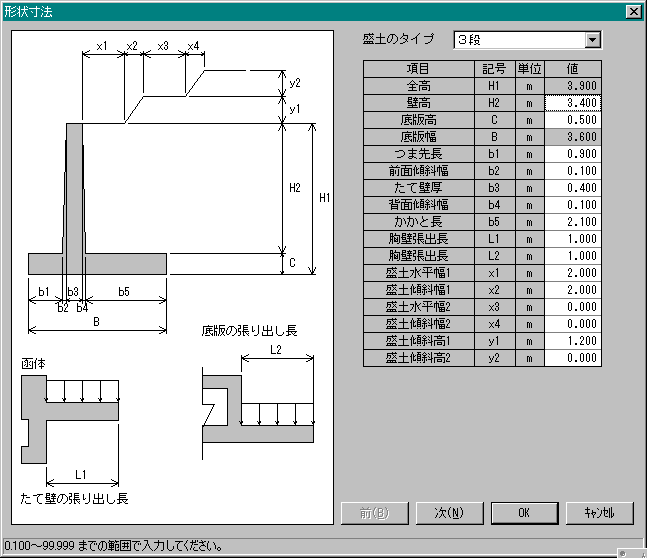

	１．胸壁形状は逆T型に対応しており、盛土形状は水平・一定勾配・段付き(3段まで)に対応しています。 ２・断面力の照査は、たて壁付根および函体付根で行い、つま先版およびかかと版は照査方法を2辺固定版、片持ち梁から選択できます。 ３．上載荷重の載荷位置を常時・地震時それぞれ3タイプ入力することができ、各荷重の載荷を検討ケースごとに設定できます。
	適用基準 ・柔構造樋門設計の手引き（平成10年11月）（財）国土開発技術研究センター ・土木構造物設計マニュアル（案）－樋門編－ ・土木構造物設計マニュアル（案）に係わる設計施工の手引き（案）      [樋門編]国土交通省　平成13年12月 構造形式 逆T型胸壁、Ｌ型胸壁 基礎形式 直接基礎 検討荷重 胸壁自重、背面土圧（常時は静止土圧、クーロン土圧、試行くさび、地震時は地震時静止土圧、地震時主働土圧、試行くさび）、水圧、揚圧力、底版の地盤反力、かかと版の土砂重量、 地表面載荷荷重、地震時慣性力 計算項目 安定照査、部材応力度照査 計算ケース 常時、地震時共に3ケース
	(サイズ: 147KB)
	※PDFファイルをご覧になるためには、Adobe Acrobat® Readerが必要です。 Adobe Acrobat® Readerがインストールされていないお客様は こちら の無料ダウンロードをご利用いただき、 Adobe Acrobat® Readerをインストールしてからご覧ください。
	CPU Microsoft®Windows®XPが稼動するパーソナルコンピュータ(Pentium®300MHz以上を推奨) ハードディスク 10MB以上の空き容量 ディスプレイ 1024x768ドット以上が表示可能なもの メモリ 512MB以上 OS Microsoft®Windows®XP Microsoft®Windows®Vista Microsoft®Windows®7
	●Windowsは、Microsoft®Windows®XP、Microsoft®Windows®Vista、Microsoft®Windows®7のいずれかを指します。 ●必要メモリ、ハードディスク容量はシステム環境によって異なる場合がありますのでご注意下さい。 ●Microsoft®､Windows®は米国マイクロソフト社の米国およびその他の国における登録商標です。 ●Windowsの正式名称は、Microsoft Windows Operating Systemです。 ●Pentium®は、Intel Corporationの登録商標です。 ●Acrobatは、Adobe System Incorporated(アドビシステム社)の商標です。 ●本カタログに記載の仕様は、改良のため予告なく変更することがあります。 ●本製品には、Microsoft®Windows®XP、Microsoft®Windows®Vista、Microsoft®Windows®7は含まれておりません。
